株式会社岩間工業所|IWAMA Co.,Ltd.

仕様詳細Tec Specs

動作範囲
X軸方向:800㎜ Y軸方向:550㎜ Z軸方向:400㎜
※XYZはOTを含めた移動範囲
テーブル上面から主軸端面までの距離
100㎜ - 500㎜
テーブルの大きさ(X軸方向×Y軸方向)
900㎜ × 500㎜
工作物許容質量(テーブル積載可能重量)
70㎏(均一重量)

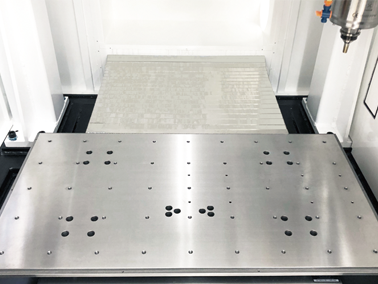

作業面の形状
100㎜ピッチ M8タップ
主軸回転数
1000rpm - 12000rpm
早送り速度
15000㎜/min(XYZ軸)
切削送り速度
10000㎜/min
工具交換方式
アームレス交換方式
ツール形式
S20T プル型式:S20R-I
工具収納本数
9本
工具最大径
Φ12㎜
工具最大長さ
主軸端から 170㎜
工具選択方式
固定近回り
工具最大質量
0.5㎏/本
工具交換時間
25秒
主軸電動機
400W
一方向位置決め精度
0.007㎜/300㎜ 以内
繰り返し位置決め精度
±0.005㎜ 以内
制御装置
FANUC 0iMF(AI輪郭制御Ⅱ、データサーバ内蔵)
コマンド
NC(Gコード)
データ入力方式
LAN<TCP-IP:データサーバー>、メモリーカード
設置条件
温度:10~30℃、湿度:30~90% 結露無きこと
屋内しっかりとした床面、粉塵がないことが望ましい
電源・消費電力
AC200V 3相 20A
空気圧源
0.65MPa、ATCで10L/分以上
機械の高さ(H)
2210㎜(含天井カバー) ※搬入時:1790㎜
所要床面の大きさ(W×D)
1485㎜×1375㎜
機械質量(重量)
1000㎏
標準セット
本体・操作説明書
準備可能なオプション
天井カバー、エアブロー、オイルミスト、ドアインターロック、自動電源遮断
ハンディーパルスハンドル、集塵ダクト口、自動消火装置、シグナルタワー
補助金・助成金
対象機種
補助金・助成金についてはこちらをご覧ください。

開発設計から製造、納品にいたるまで社内で行なっていますので、専用治具・専用機能の追加などもご要望にあわせて対応が可能です。
改良等のため、仕様及びデザインは予告なく変更することがあります。

寸法詳細Size
