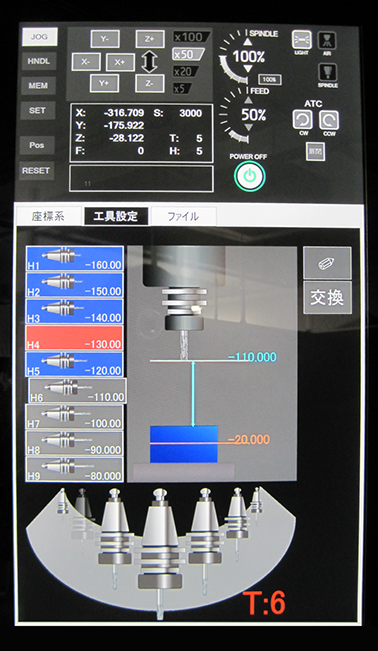

大型タッチパネルと
IWAMAオリジナル制御装置搭載。
Fusion360 搭載可能。
CAMと加工機の同時使用が可能に。

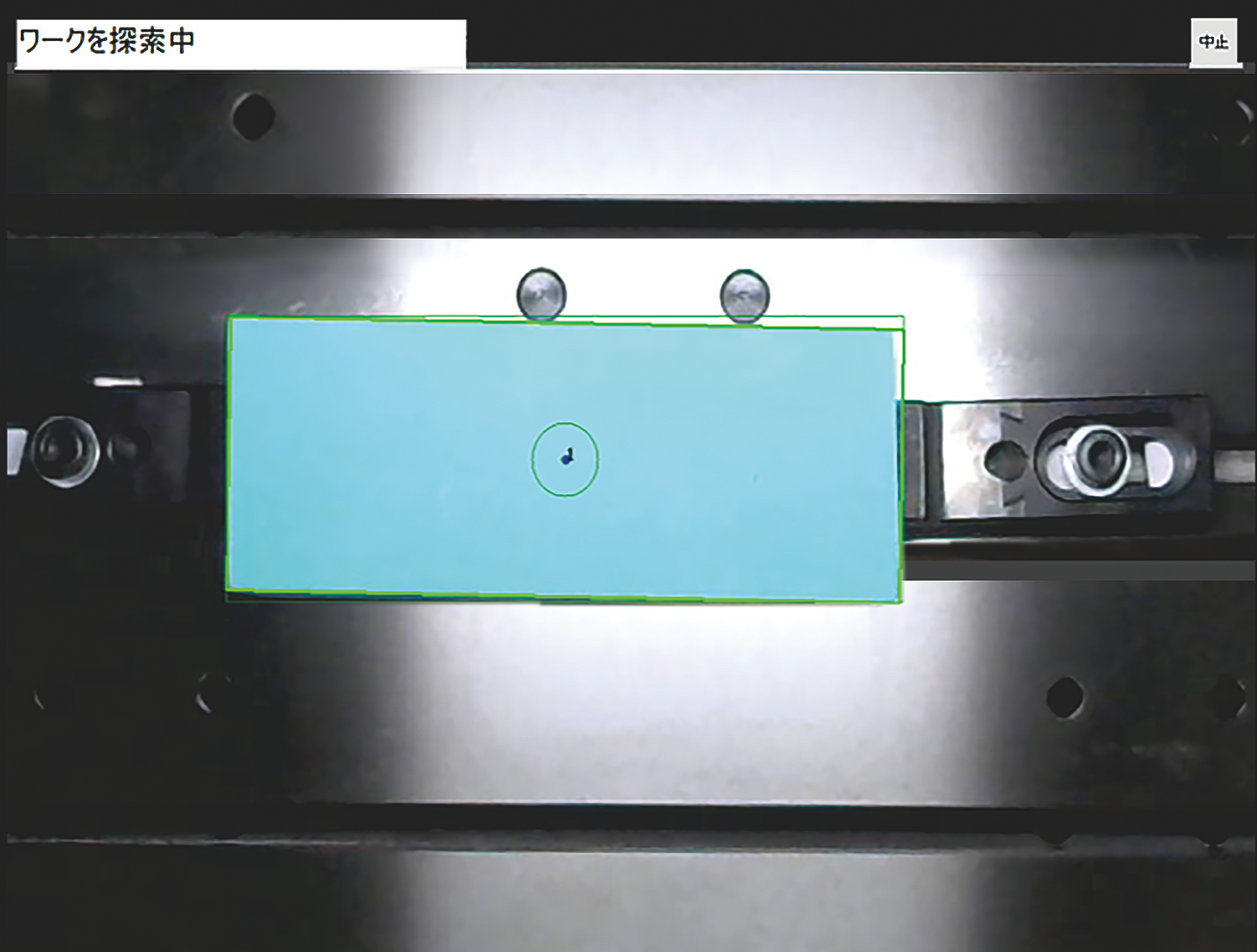

ワーク座標自動測定技術搭載（オプション）

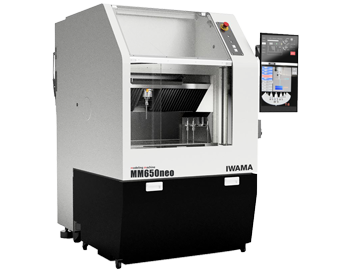

IoTにも対応したコンパクトモデリングマシン

カタログダウンロード

仕様詳細Tec Specs

動作範囲
X軸方向：650㎜　Ｙ軸方向：450㎜　Ｚ軸方向：200㎜
テーブル上面から主軸端面までの距離
80㎜ - 280㎜
テーブルの大きさ(X軸方向×Ｙ軸方向)
660㎜ × 460㎜
工作物許容質量(テーブル積載可能重量）
40㎏
作業面の形状
Tスロット（溝幅12㎜） 3本
主軸回転数
500rpm - 12000rpm
早送り速度
15000㎜/min（XYZ軸）
切削送り速度
8000㎜/min
工具交換方式
アームレス交換方式
ツール形式
S20T　プル型式：S20R-I
工具収納本数
9本
工具最大径
Φ12㎜
工具最大長さ
主軸端から110㎜
工具選択方式
固定番地
工具最大質量
750g/本
工具交換時間
25秒
主軸電動機
400W
一方向位置決め精度
0.015㎜/300㎜ 以内
繰り返し位置決め精度
±0.005㎜ 以内
制御装置
mico （IWAMAオリジナルコントローラー）
コマンド
NC（Gコード）
データ入力方式
LAN<TCP-IP：データサーバー>、メモリーカード
設置条件
温度：10～30℃、湿度：30～90％　結露無きこと
屋内しっかりとした床面、粉塵がないことが望ましい
電源・消費電力
AC100V　15A
空気圧源
0.65MPa、50L/分以上
機械の高さ（H）
1620㎜
所要床面の大きさ（W×D）
1165㎜×1330㎜　※搬入時：975㎜×1330㎜　
機械質量（重量）
700㎏
標準セット
本体・操作説明書
準備可能なオプション
エアブロー、オイルミスト、ドアインター ロック、自動電源遮断
集塵ダクト口、クーラント装置、自動消火装置、シグナルタワー
自動工具長測定装置、タッチプローブシステム、ワーク座標自動測定装置
補助金・助成金
対象機種
補助金・助成金についてはこちらをご覧ください。

開発設計から製造、納品にいたるまで社内で行なっていますので、専用治具・専用機能の追加などもご要望にあわせて対応が可能です。
改良等のため、仕様及びデザインは予告なく変更することがあります。
