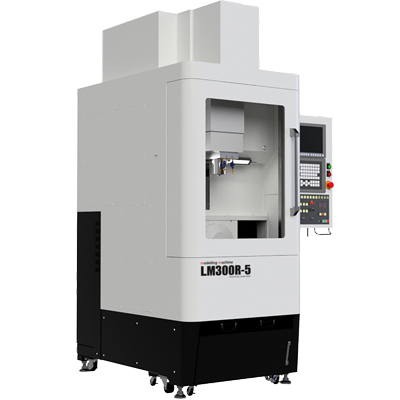

仕様詳細Tec Specs

直線軸駆動
リニアモーター駆動
動作範囲
X軸方向:400㎜ Y軸方向:160㎜ Z軸方向:350㎜ B軸:±100° C軸:360°
テーブル上面から主軸端面までの距離
100㎜ - 450㎜

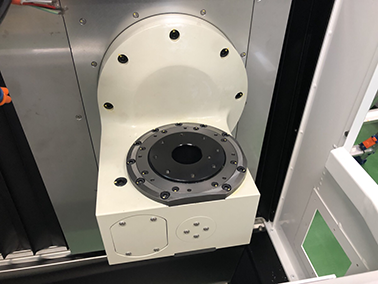

テーブルの大きさ(X軸方向×Y軸方向)
Φ300㎜(片持ち型)
工作物許容質量(テーブル積載可能重量)
30㎏(均一重量)※冶具含
作業面の形状
M6タップ8個
主軸回転数
100rpm - 24000rpm
早送り速度
30000㎜/min(XYZ軸)
切削送り速度
15000㎜/min(XYZ軸)/ 回転速度:66rpm(B軸) 83rpm(C軸)
工具交換方式
アームレス・チェーン方式
ツール形式
HSK32E
工具収納本数
20本
工具最大径
Φ50㎜
工具最大長さ
主軸端から200㎜
工具選択方式
固定番地
工具最大質量
2㎏/本
工具交換時間
25秒
主軸電動機
4.8kw
一方向位置決め精度
0.004㎜/300㎜ 以内
繰り返し位置決め精度
±0.002㎜ 以内
制御装置
FANUC Fs31i-B5(AI輪郭制御Ⅱ、データサーバ内蔵)
コマンド
NC(Gコード)
データ入力方式
LAN<TCP-IP:データサーバー>、メモリーカード
設置条件
温度:10~30℃、湿度:30~90% 結露無きこと
屋内しっかりとした床面、粉塵がないことが望ましい
電源・消費電力
AC200V 3相 75A
空気圧源
0.65MPa、100L/分以上
機械の高さ(H)
2270㎜ ※搬入時:1900㎜
所要床面の大きさ(W×D)
1305㎜×1360㎜ ※搬入時:880㎜×1360㎜
機械質量(重量)
1400㎏
標準セット
本体・操作説明書
準備可能なオプション
エアブロー、オイルミスト 、ドアインター ロック、自動電源遮断
ハンディパルス ハンドル、オイルミスト、集塵ダクト口、クーラント装置、自動消火装置
シグナルタワー、同時5軸仕様、ATC24本/30本、自動工具長測定装置、高速スピンドル30000rpm
補助金・助成金
対象機種
補助金・助成金についてはこちらをご覧ください。

開発設計から製造、納品にいたるまで社内で行なっていますので、専用治具・専用機能の追加などもご要望にあわせて対応が可能です。
改良等のため、仕様及びデザインは予告なく変更することがあります。
