仕様詳細Tec Specs

動作範囲
X軸方向:400㎜ Y軸方向:400㎜ Z軸方向:200㎜
※XYZはOTを含めた移動範囲
テーブル上面から主軸端面までの距離
80㎜ - 280㎜
テーブルの大きさ(X軸方向×Y軸方向)
430㎜ × 430㎜
工作物許容質量(テーブル積載可能重量)
40㎏(均一重量)

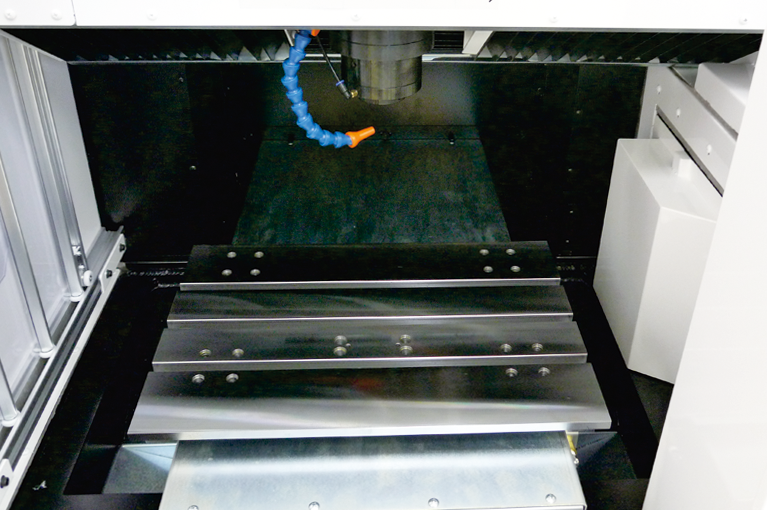

作業面の形状
Tスロット (溝幅12㎜) 3本
主軸回転数
500rpm - 10000rpm
早送り速度
15000㎜/min(XYZ軸)
切削送り速度
8000㎜/min
工具交換方式
アームレス交換方式
ツール形式
S20T プル型式:S20R-I
工具収納本数
9本
工具最大径
Φ12㎜
工具最大長さ
主軸端から 170㎜
工具選択方式
固定番地
工具最大質量
750g/本
工具交換時間
25秒
主軸電動機
400W ビルトインモーター
一方向位置決め精度
0.015㎜/300㎜ 以内
繰り返し位置決め精度
±0.003㎜ 以内

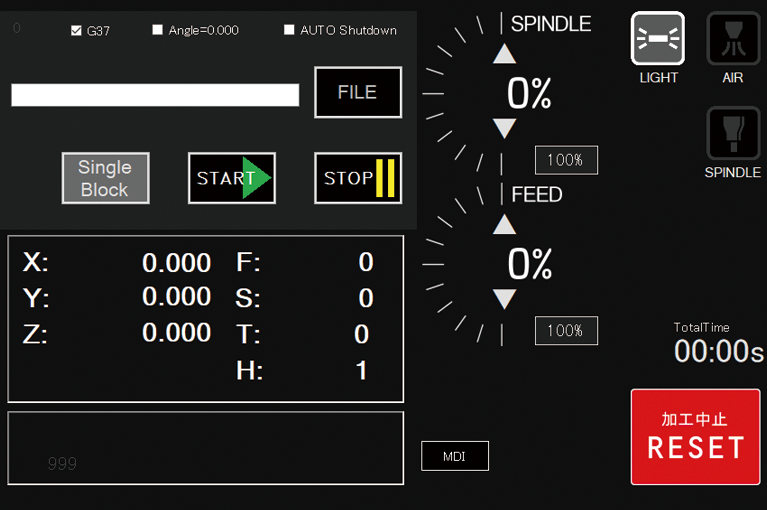

制御装置
独自開発NC制御装置
コマンド
NC(Gコード)
データ入力方式
LAN<TCP-IP:データサーバー>
設置条件
温度:10~30℃、湿度:30~90% 結露無きこと
屋内しっかりとした床面、粉塵がないことが望ましい
電源・消費電力
AC100V 15A
空気圧源
0.65MPa、50L/分以上
機械の高さ(H)
1740㎜
所要床面の大きさ(W×D)
970㎜×1120㎜ ※搬入時:820㎜×1120㎜
機械質量(重量)
550㎏
標準セット
本体・操作説明書
準備可能なオプション
エアブロー、オイルミスト 、ドアインター ロック、自動電源遮断
集塵ダクト口、自動消火装置、シグナルタワー
補助金・助成金
対象機種
補助金・助成金についてはこちらをご覧ください。

開発設計から製造、納品にいたるまで社内で行なっていますので、専用治具・専用機能の追加などもご要望にあわせて対応が可能です。
改良等のため、仕様及びデザインは予告なく変更することがあります。
